一、JSDB-19雙速多用絞車的用途：
JSDB-19雙速多用絞車主要用于煤礦井下的礦車調度、物料運輸及各類機電設備的搬遷等。輔助運輸工作，還可用于回采工作面的回柱放頂。該絞車具有快速和慢速兩種速度，可根據現場的需要變換速度和牽引力進行不同條件下的工作。
JSDB-19雙速多用絞車的型式為單筒纏繞式，它通過聯軸節、減速器、一級開式圓柱齒輪將動力傳遞到滾筒。通過控制電機的正傳、反轉和停轉，從而使纏繞在卷筒上的鋼絲繩進入工作狀態。減速箱是絞車的傳動心臟，共有兩種速度圖示為慢速轉動位置，其快速轉動位置是搬動掉速手把將第_一級閉式圓柱齒輪轉動的小齒輪滑移到與內齒圈聯接，便實現快速傳動
JSDB-19雙速多用絞車結構緊湊、布置對稱、重_心低、剛度和強度好。既可打頂住又可安設地錨。本機安全可靠，操作方便，維護簡易 .
二、JSDB-19雙速多用絞車技術參數：
|
型號 |
JSDB-19 |
JSDB-25 |
JSDB-30 |
||||
|
快速 |
慢速 |
快速 |
慢速 |
快速 |
慢速 |
||
|
鋼絲繩靜張力KN |
外層最_大 靜張力 |
27.8 |
190 |
30 |
250 |
38 |
300 |
|
內層最_大 靜張力 |
43.4 |
320 |
56 |
390 |
64 |
470 |
|
|
平均 靜張力 |
35.6 |
255 |
43 |
320 |
51 |
380 |
|
|
繩速 m/s |
最_大繩速 （外層） |
1.60 |
0.20 |
1.51 |
0.20 |
1.66 |
0.20 |
|
平均繩速 |
1.31 |
0.18 |
1.145 |
0.16 |
1.145 |
0.174 |
|
|
卷筒 |
容繩量 |
500 |
500 |
800 |
|||
|
直徑X寬度 |
ф545x570 |
ф545x760 |
Ф650x800 |
||||
|
鋼 絲 繩 |
直徑 |
30 |
30 |
30 |
|||
|
結構 |
6x19 |
6x19 |
6x19 |
||||
|
公稱強度kn |
1670 |
1670 |
1670 |
||||
|
電 動 機 |
型號 |
YBK2-280S-6 |
YBK2-280M-6 |
YBK2-315S-6 |
|||
|
功率KW |
45 |
55 |
75 |
||||
|
轉速rpm |
980 |
980 |
980 |
||||
|
電壓V |
660/1140 |
660/1140 |
660/1140 |
||||
|
外形尺寸 MM |
長x寬x高 |
3825x1214x 1470 |
3875x1274x 1187 |
4750X1516X1512 |
|||
|
重量（包括電機）KG |
5480 |
7800 |
8200 |
||||

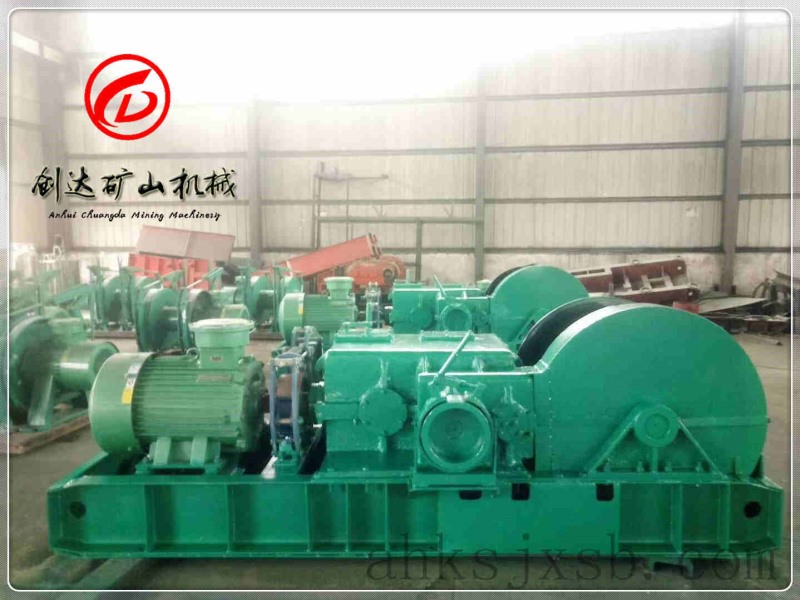

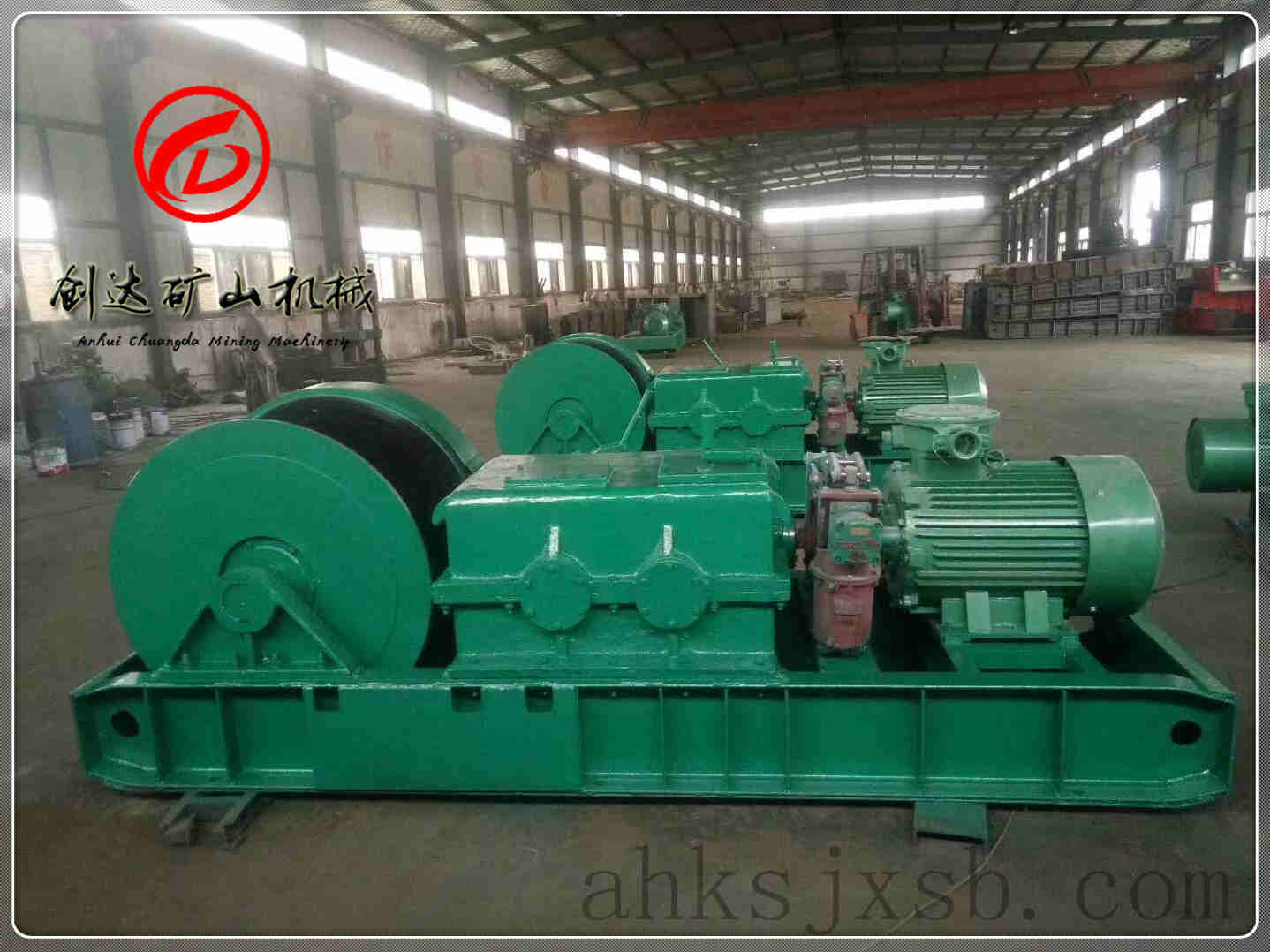

三、JSDB-19雙速多用絞車實物圖：
JSDB-19雙速多用絞車
